Synspectiveは、令和8年熊本地震の発災直後より小型SAR衛星「StriX」による緊急観測を実施し、取得データおよび判読解析の結果を関係機関へ順次提供してまいりました（前回の投稿はこちら）。本稿では、その続報として、宇宙航空研究開発機構（JAXA）のLバンドSAR衛星「ALOS-2」による観測データを用いた地殻変動解析の結果をご報告します。
解析の概要
2026年7月28日16時27分頃に発生した令和8年熊本地震（M7.1、最大震度7）について、ALOS-2の観測データを用いて干渉SAR（InSAR）とピクセルオフセットの解析を行いました。解析の結果、日奈久断層帯に沿って最大約1mの地表変位が検出されました。
本解析結果は、国土地理院による解析結果やGNSS（衛星測位）によって計測された地殻変動とも整合的です。
（干渉SAR（InSAR）は、異なる時期に取得した2枚のSAR画像の位相差から、地表の変位を面的に捉える手法です。ピクセルオフセット解析は、2枚の画像のずれ量から、断層近傍などの大きな変位をレンジ方向・アジマス方向に分けて推定する手法です。）
使用したALOS-2データ
| 項目 | 詳細 |
|---|---|
| 使用衛星・センサ | ALOS-2 |
| パス / フレーム | 124 / 680 |
| ビーム | U3-11L（入射角約48°） |
| 軌道方向 | Ascending（北行軌道） |
| 地震前 観測日時 | 2025年8月12日 23:30 (JST) |
| 地震後 観測日時 | 2026年7月28日 23:30 (JST) |
解析結果

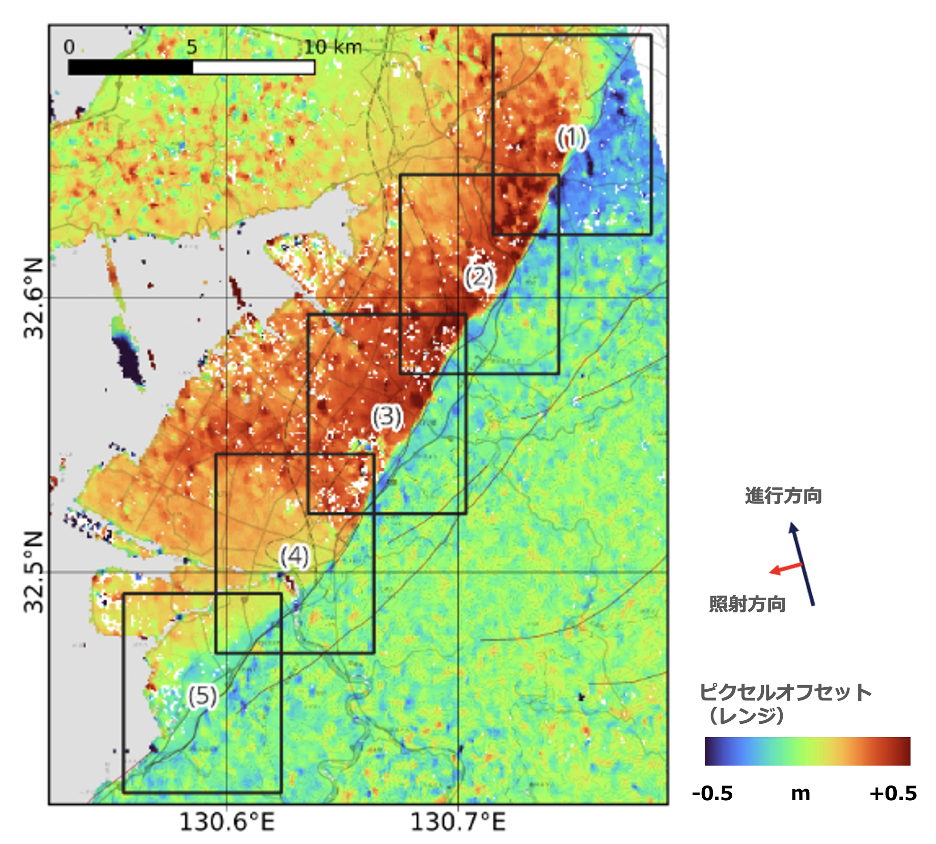

広域図 (a)：震源域一帯のピクセルオフセット（レンジ）。日奈久断層帯を含む領域を示します。図中の枠(1)〜(5)は各拡大図の範囲を、矢印は衛星の進行方向・照射方向を表します。

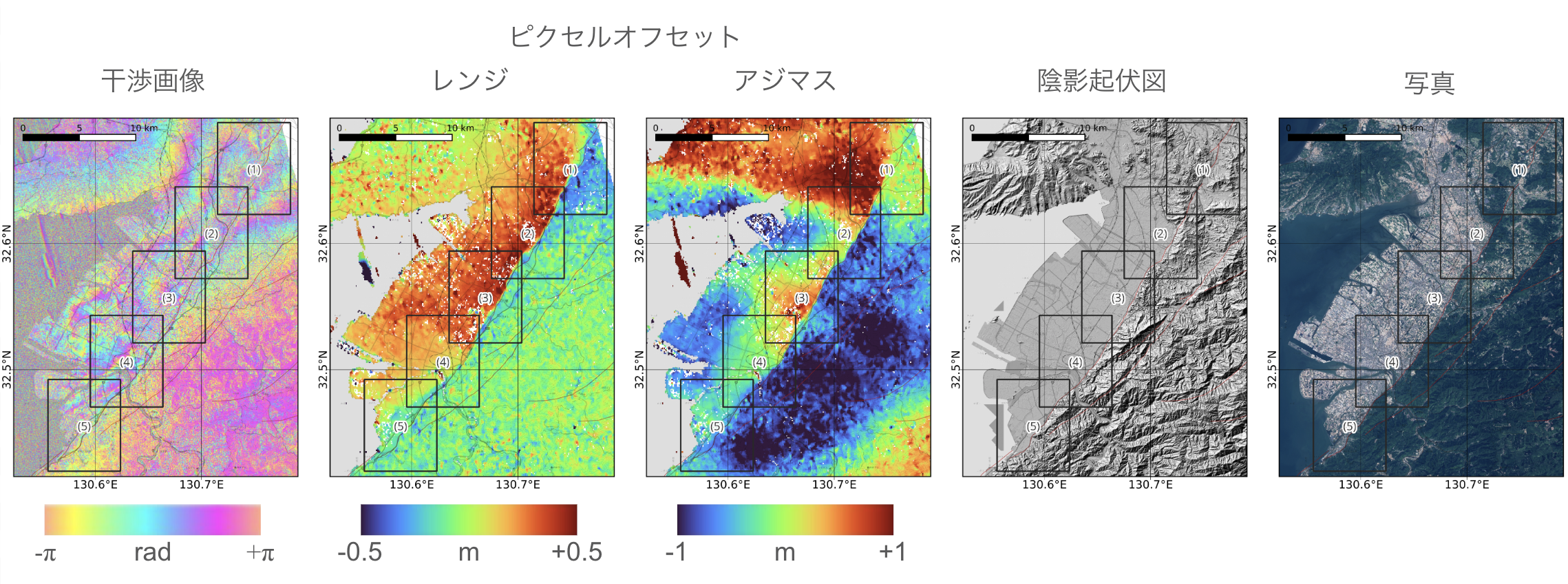

広域図 (b)：広域を対象に、干渉画像・ピクセルオフセット（レンジ）・ピクセルオフセット（アジマス）・陰影起伏図・写真を並べて比較したものです。レンジに加え、アジマス方向の変位分布も面的に確認できます。

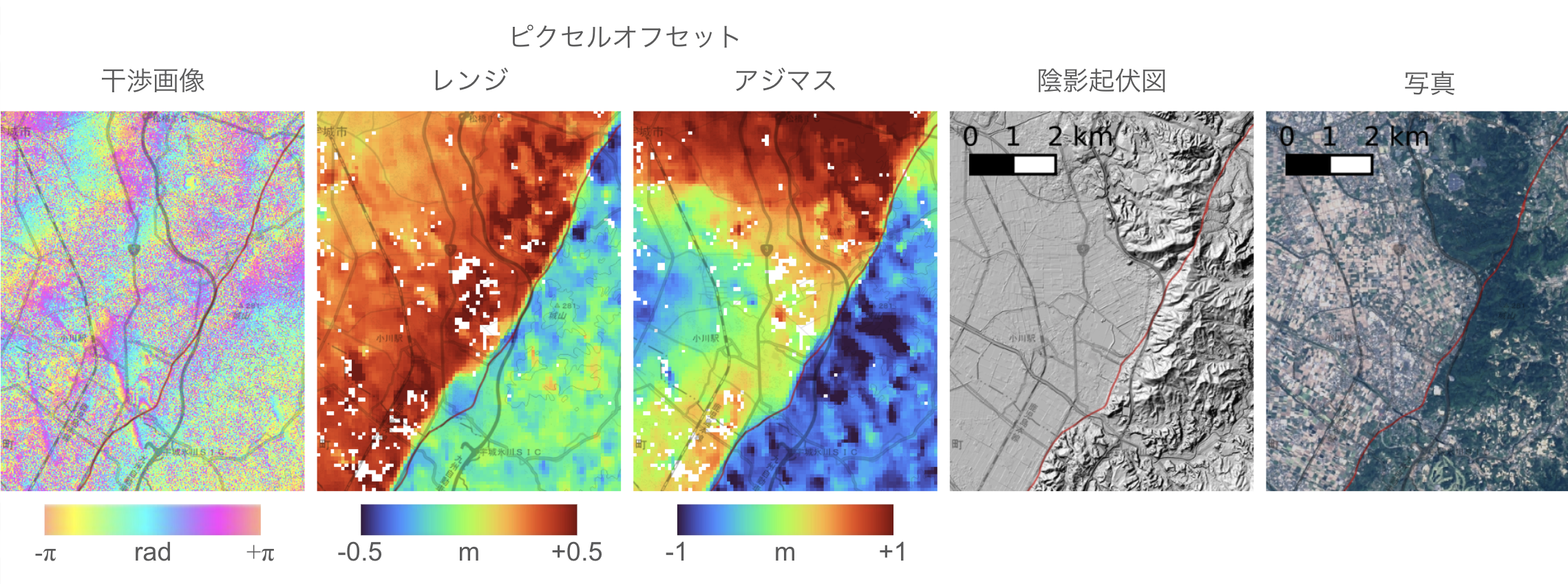

拡大図 (1)

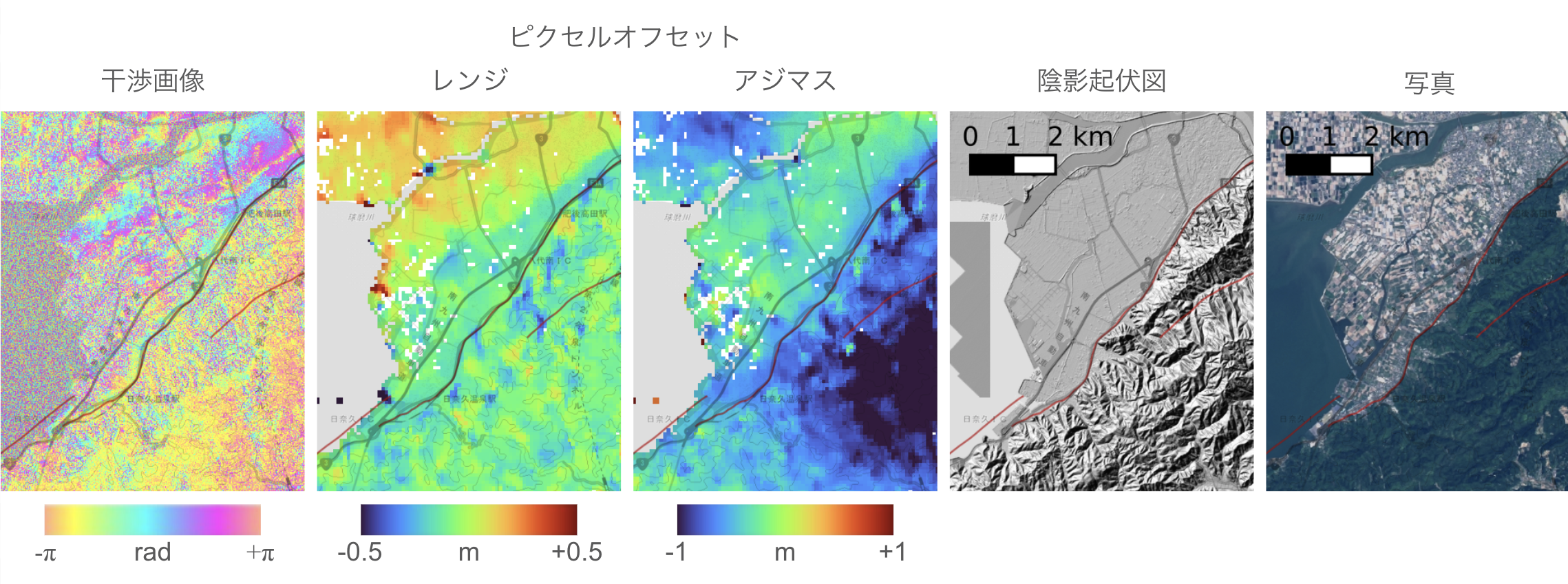

拡大図 (2)

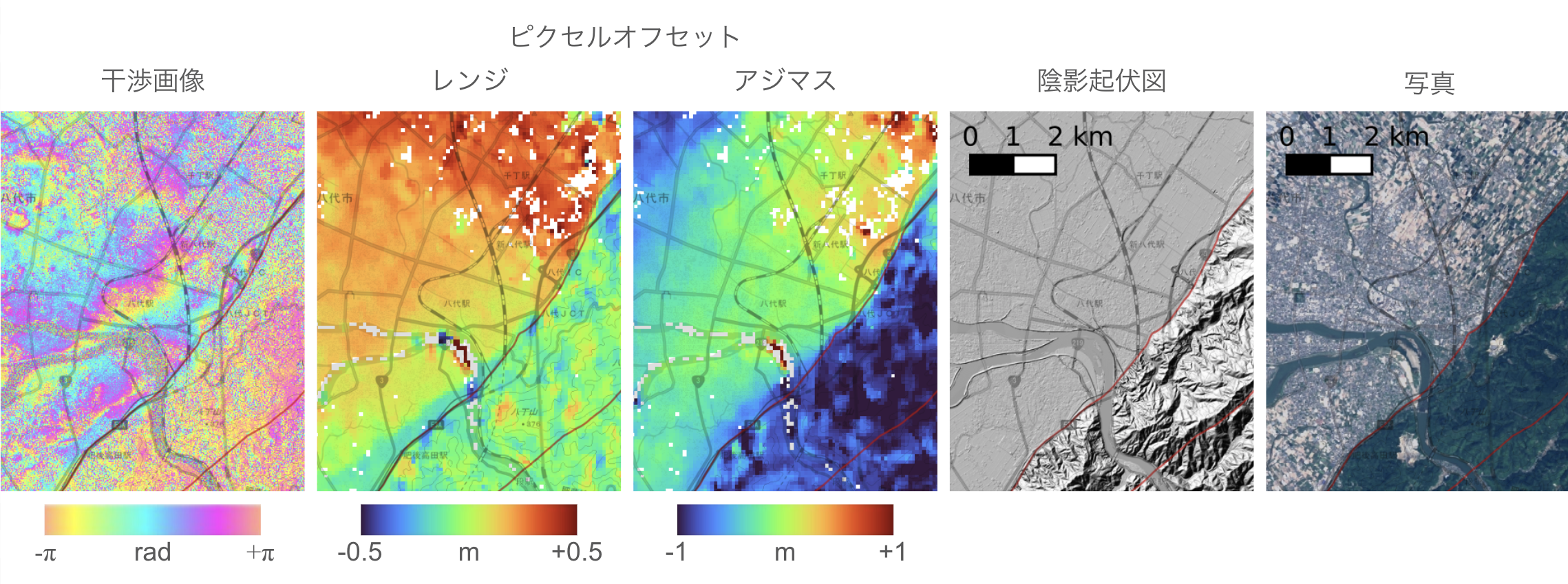

拡大図 (3)

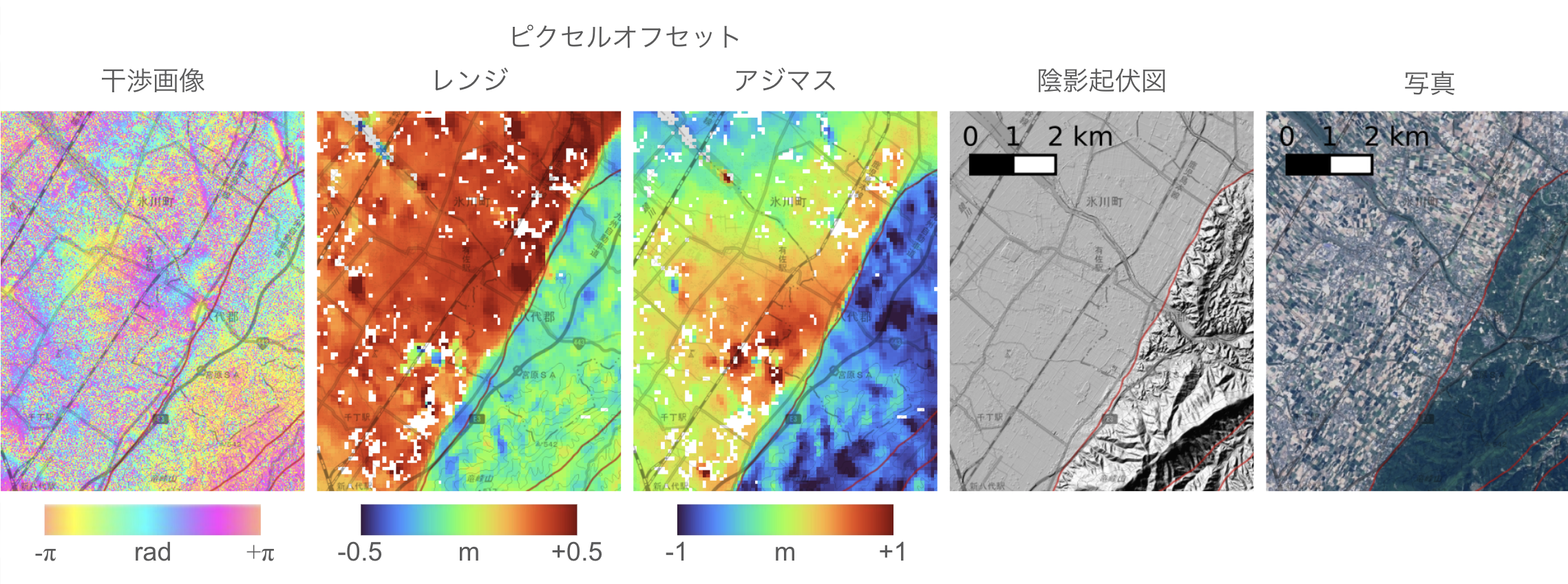

拡大図 (4)

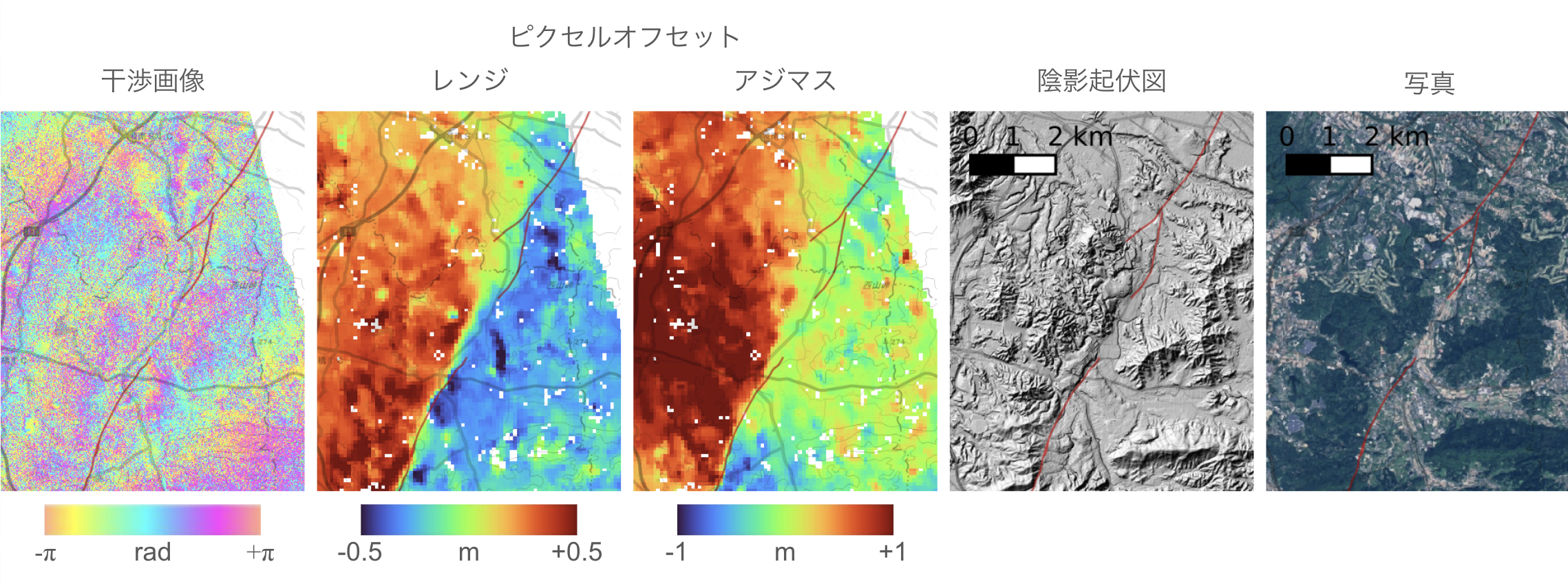

拡大図 (5)
図の見方
- 干渉画像：位相差は、衛星から遠ざかる向き（西向き または 沈降）を正、近づく向き（東向き または 隆起）を負として表示しています。一部、干渉波の影響が含まれます。
- ピクセルオフセット（レンジ）：衛星に近づく向き（東向き または 隆起）を正、遠ざかる向き（西向き または 沈降）を負としています。
- ピクセルオフセット（アジマス）：衛星進行方向（北北西）を正としています。電離層に起因する誤差の影響を強く受けています。
被災地では現在も余震が続いております。身の回りの安全に十分ご留意いただき、皆様のご無事と一日も早い復旧を心よりお祈り申し上げます。
Synspectiveは、発災直後の小型SAR衛星コンステレーション「StriX」による緊急観測から、本稿でお示しした干渉SAR・ピクセルオフセット解析による地殻変動の把握まで、観測と解析の両面から災害対応に取り組んでまいりました。今後も、この総合的な観測・解析能力と機動力を活かし、公的機関をはじめとする関係各所と連携しながら、被害状況の把握から復旧・復興に至る各段階において、迅速かつ継続的な情報提供に取り組んでまいります。
＜出典・データ提供＞
– SARデータ：© JAXA（ALOS-2 / PALSAR-2）
– 干渉SAR・ピクセルオフセット解析／図版作成：Synspective
– 活断層（赤線）：産業技術総合研究所 活断層データベース
– 背景図：国土地理院 地理院タイル（淡色地図・陰影起伏図・写真）
＜参考リンク＞
– ALOS-2データ（JAXA）：https://www.eorc.jaxa.jp/ALOS/jp/dataset/open_and_free/palsar2_l11_l22_j.htm#Kumamoto_EQ_2026
– 活断層データベース（産総研）：https://gbank.gsj.jp/activefault/index
– 地理院タイル一覧（国土地理院）：https://maps.gsi.go.jp/development/ichiran.html
– 令和8年熊本地震に伴う地殻変動（国土地理院）：https://www.gsi.go.jp/uchusokuchi/20260728kumamoto.html
– GNSS連続観測による地殻変動（国土地理院）：https://www.gsi.go.jp/chibankansi/chikakukansi_20260728_kumamoto_2.html
– 前回の投稿（StriXによる緊急観測）：https://synspective.com/jp/information/2026/kumamoto_earthquake/
